För att vi skall kunna vara så effektiva som möjligt under våra uppdrag jobbar vi ständigt med att underhålla och utveckla vår utrustning. Vi har bland annat designat och byggt egna pråmar och egna båtar som är specialanpassade för vår typ av dykverksamhet. Vi har även specialbyggda släpvagnar som är en slags mobila ledningscentraler för våra dykare.
Hydraulverk
L/min: 40
Arbetstryck: 140bar
Slanglängd: 25m
Handhållna hydraulverktyg
– Slip/kapmaskin (Ø230mm)
– Borrmaskin (1/2” chuck)
– Mutterdragare (1/2” fattning)
– Betongkap
– Bilmaskin
– Såg
Kärnborrutrustning
Används för att ta ut kärnor i t. ex betong. Vårt vanligaste användningsområde för denna hydrauldrivna utrustning är provtagning i betongkonstruktioner.
Modell: DM 406 HL
Motor: Trestegs hydraulmotor
Vikt: 40 kg
Maxtryck: 140 bar
Maxflöde: 40 l/min
Rekommenderad maxdiameter
på borrkrona: 650 mm
Luftdrivna verktyg för UV-bruk
– Mutterdragare (1/2” fattning)
– Borrmaskin (1/2” chuck)
Svets och skärutrustning
– Kraftfull svets (260A) för UV-bruk (sladdlängd 25m)
– Skärutrustning för UV-bruk – ”Broco-ställ” (sladdlängd 30m)
Arbetsbåt ”Näcken”
En mindre gummibåt som vanligtvis används för inspektion av undersida broar och kajer. Vi har även byggt till fästen för att kunna utföra ekolodning av botten.
Längd: 3,20m
Bredd: 1,50m
Motorstyrka: Elmotor alt 15Hk utombordare
”Tobbeflotten”
Tobbeflotten består av två stycken flottar som är 1,2mx3,0m/enhet. De är ett komplement till arbetsbåten ”Näcken” för att lättare komma in under kajer och broar.
Flottarna monteras lätt ihop och blir då en stabil enhet på 2,4×3,0m.
Flottarna kan användas var för sig och har då en flytkraft på ca 500 kg/ enhet.
Flotten är även utrustad med ett motorfäste där det enkelt kan sättas på en elmotor vid behov.
Längd: 3,0m
Bredd: 1,2m/enhet
Tjocklek: 0,20m
Vikt: ca 70kg/enhet
Flytkraft: ca 1ton – 2,4mx3,0m
”Klamasflotten”
Klamasflotten är en rörflotte med en påmonterad A-ram. Flotten är speciellt framtagen för arbeten med rörledningar, men är även användbar till att lyfta andra föremål. Flotten kan transporteras och sjösättas med ett specialbyggt båtsläp.
Längd: 6,0m
Bredd: 2,20m
Höjd: 2,75m
Lyftkraft: ca 3ton
Arbetsbåt ”Estelle”
Till vår arbetsbåt Estelle har vi en båttrailer för transport på väg. Det är en flatbottnad egen konstruktion som är stabil i vattnet med god bärförmåga. Förberett till båten finns fästen för att lasta 2st 50L/200bar luftflaskor för både lätt och tung dykning med ytförsörjning av luften, kommunikation, ljus och video.
Längd: 5,50m
Bredd: 2,0m
Motorstyrka: 50Hk
Arbetsbåt ”Inspector”
Arbetsbåten Inspector är en egen konstruktion som är byggd för att kunna tillgodose vårt behov av dykning från båt. Båten är byggd utifrån skrovet från en av försvarets utrangerade flytbroar som vi förlängt samt försett med kraftiga pontoner på sidan för att förbättra stabiliteten. Båten är försedd med komplett dyksystem för hjälmdykning med videokamera samt räddningsutrustning vilket gör den till en komplett dykbåt. Dyksystemet drivs av en bensindriven kompressor och vi har även ett mindre elverk installerat vilket gör båten till en bra arbetsplattform. Allt är byggt med dykning som huvudsyssla vilket gör den optimal för ändamålet. Med en 115Hk utombordare tar sig båten reptilsnabbt fram och blir även en stark arbetsbåt.
Längd: 7,50m
Bredd: 2,40m
Motorstyrka: 115Hk

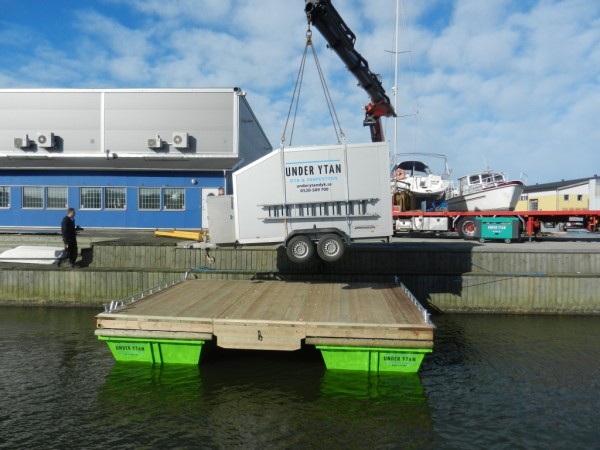

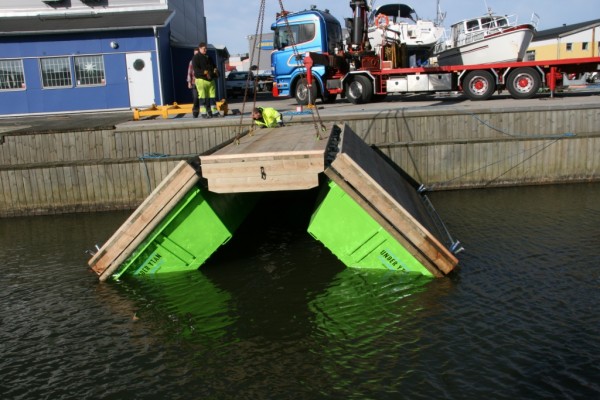

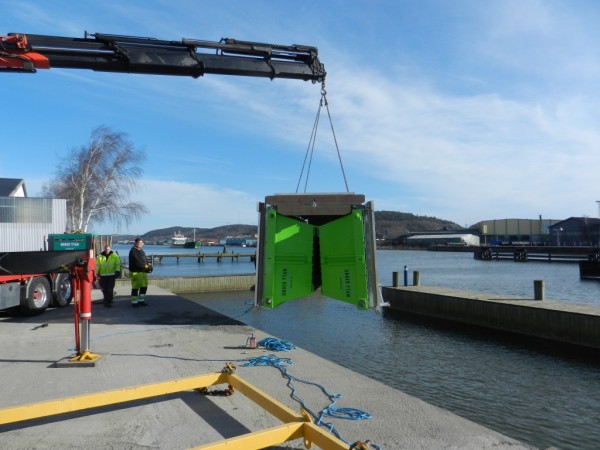

Vikponton ”Viktoria 1 & Viktoria 2”
Viktoria 1 och Viktoria 2 kan användas var för sig eller monteras ihop till en enhet vilket ger en bra och stabil arbetsplattform. Hopfällda kan vikpontonerna transporteras på lastbil utan bredtransport dispens.
Storlek: 5 x 6m (monterade tillsammans 10 x 6m)
Bärighet: ca. 7 ton/enhet
Vikt: ca. 2,5 ton/enhet
Högtryckstvättar 200bar
Högtryckstvättar för rengöring av exempelvis betongpålar och stålspont.
Eldriven: Nilfisk-Alto Poseidon 5-56
Vikt:78kg
Pumptryck: 200 bar
Rengöringskraft: 5,6kg
Effektförbrukning: 6,1kW.
Bensindriven: Nilfisk-Alto Poseidon 5-50 PE
Vikt: 45kg
Pumptryck: 240 bar
Rengöringskraft: 5kg
Drivkälla: Honda GX270 9hk
Spolpump
Vattentryck: 9bar
Vattenmängd: 900 l/min
Elverk
Vi använder oss av flertal olika typer av elverk i effekter mellan 2 – 19 kVA. På flaken till våra dragbilar har vi elverk på 10 kVA för att förse våra dyksläp med ström då vi utför mobila dykuppdrag. Det mindre elverken används på våra arbetsbåtar och det större har vi införskaffat för att ha på vår arbetspråm så att ström räcker för att driva både dykeri och ytterligare utrustning såsom svets eller högtryckstvätt mm.
Elverk 10 kVA
Uteffekt: 10 kVA
Generatoreffekt: 10 kVA
Anslutning: 1-fas & 3-fas
Spänning: 230 och 400 Volt
Antal uttag: 1st (1-fas) 1st (3-fas)
Motor/Effekt: Vanguard / 20 hk
Startmetod: Elstart
Drivmedel: Bensin 95 – 98, alt. Aspen 4 T
Tank: 20 liter
Ljudnivå: 76 dB
Storlek, LxBxH: 84 x 62 x 61 cm
Vikt: 122 kg
Elverk 19 kVA
Uteffekt: 16-19 kVA
Generatoreffekt: 19 kVA
Anslutning: 1-fas & 3-fas
Spänning: 230 och 400 Volt
Antal uttag: 2st (1-fas) 2st (3-fas)
Motor/Effekt: KM376AG / 26 hk
Startmetod: Elstart
Drivmedel: Diesel
Tank: 38 liter
Storlek, LxBxH: 152 x 65 x 98 cm
Vikt: 370 kg
Ekolod

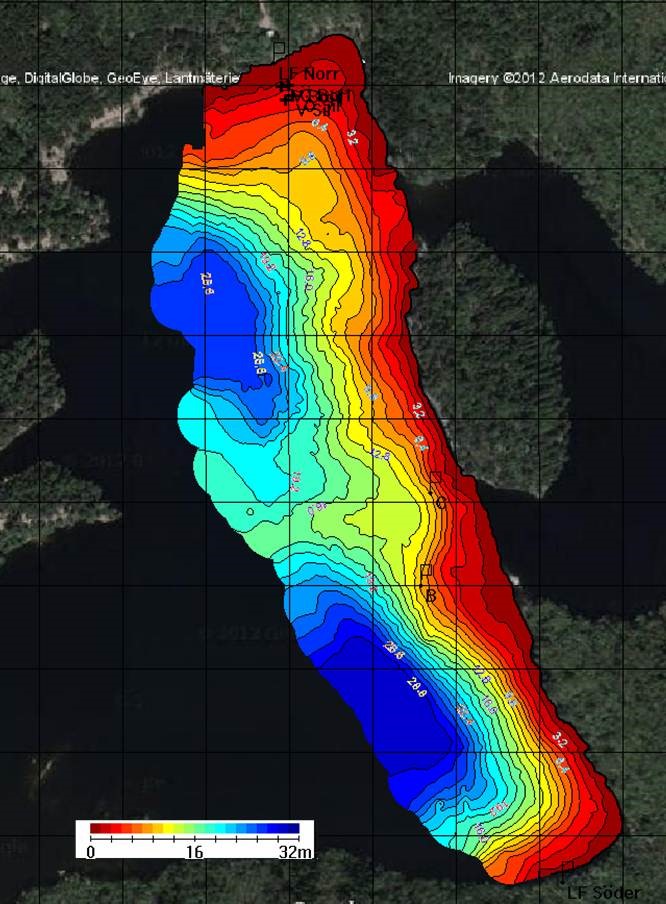

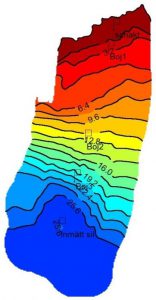

Till vår båt har vi införskaffat en plotter/GPS med inbyggt ekolod. Med denna hårdvara kan man spela in bottens beskaffenhet såsom bottendjup och bottenhårdhet för att senare använda dessa data för att skapa övergripande bilder/kartor över sjöbotten i en PC-baserad mjukvara. Detta kan inte användas som sjömätning men ger en första indikation på bottens utseende och kan användas för vidare projektering. Nedan visas exempel på vad för bilder som går att producera från mätdatan.
Ultraljudsmätare
Ultraljudsmätaren Cygnus Dive™ är framtagen för undervattensbruk. Till mätaren har vi två prober.
En 2,25Mhz och en 3,5Mhz.
Med dessa två prober mäter vi i spannet 2-250mm i stål.
Mätområde i stål:
3 mm – 250 mm med 2.25 MHz probe
2 mm – 150 mm med 3.5 MHz probe
1 mm – 50 mm med 5 MHz probe
Noggrannhet 0.1 mm
